Ankerplatte aus massivem Stahl feuerverznkt, abgewinkelt. Die Stahlplatte hält stärkere Windlasten mit 2 Erdnägel. Die Lange und die Dicke der Erdanker bestimmen den tatsächlichen Wert für den Lastabtrag

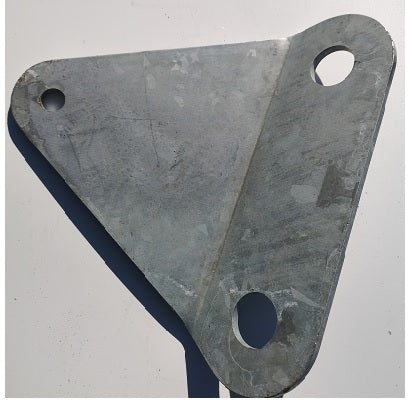

Ankerplatte Stahl 10mm feuerverzinkt, Dreieck abgewinkelt mit 2 Befestigungen

feuerverzinkt
$91.48
Skip to product information
Ankerplatte aus massivem Stahl feuerverznkt, abgewinkelt. Die Stahlplatte hält stärkere Windlasten mit 2 Erdnägel. Die Lange und die Dicke der Erdanker bestimmen den tatsächlichen Wert für den Lastabtrag
  • Ankerplatte aus massivem Stahl feuerverznkt, abgewinkelt. Die Stahlplatte hält stärkere Windlasten mit 2 Erdnägel. Die Lange und die Dicke der Erdanker bestimmen den tatsächlichen Wert für den Lastabtrag
  • Ankerplatte aus massivem Stahl feuerverznkt, abgewinkelt. Die Stahlplatte hält stärkere Windlasten mit 2 Erdnägel. Die Lange und die Dicke der Erdanker bestimmen den tatsächlichen Wert für den Lastabtrag.
  • Ankerplatten verteilen die Last und nehmen höhere Lasten auf durch mehr Befestigungen.
  • Ankerplatte aus massivem Stahl feuerverznkt, abgewinkelt. Die Stahlplatte hält stärkere Windlasten mit 2 Erdnägel. Die Lange und die Dicke der Erdanker bestimmen den tatsächlichen Wert für den Lastabtrag
  • Ankerplatte aus massivem Stahl feuerverznkt, abgewinkelt. Die Stahlplatte hält stärkere Windlasten mit 2 Erdnägel. Die Lange und die Dicke der Erdanker bestimmen den tatsächlichen Wert für den Lastabtrag.
  • Ankerplatten verteilen die Last und nehmen höhere Lasten auf durch mehr Befestigungen.
Ankerplatte Stahl 10mm feuerverzinkt, Dreieck abgewinkelt mit 2 Befestigungen

Ankerplatte Stahl 10mm feuerverzinkt, Dreieck abgewinkelt mit 2 Befestigungen

$91.48
Oberfläche

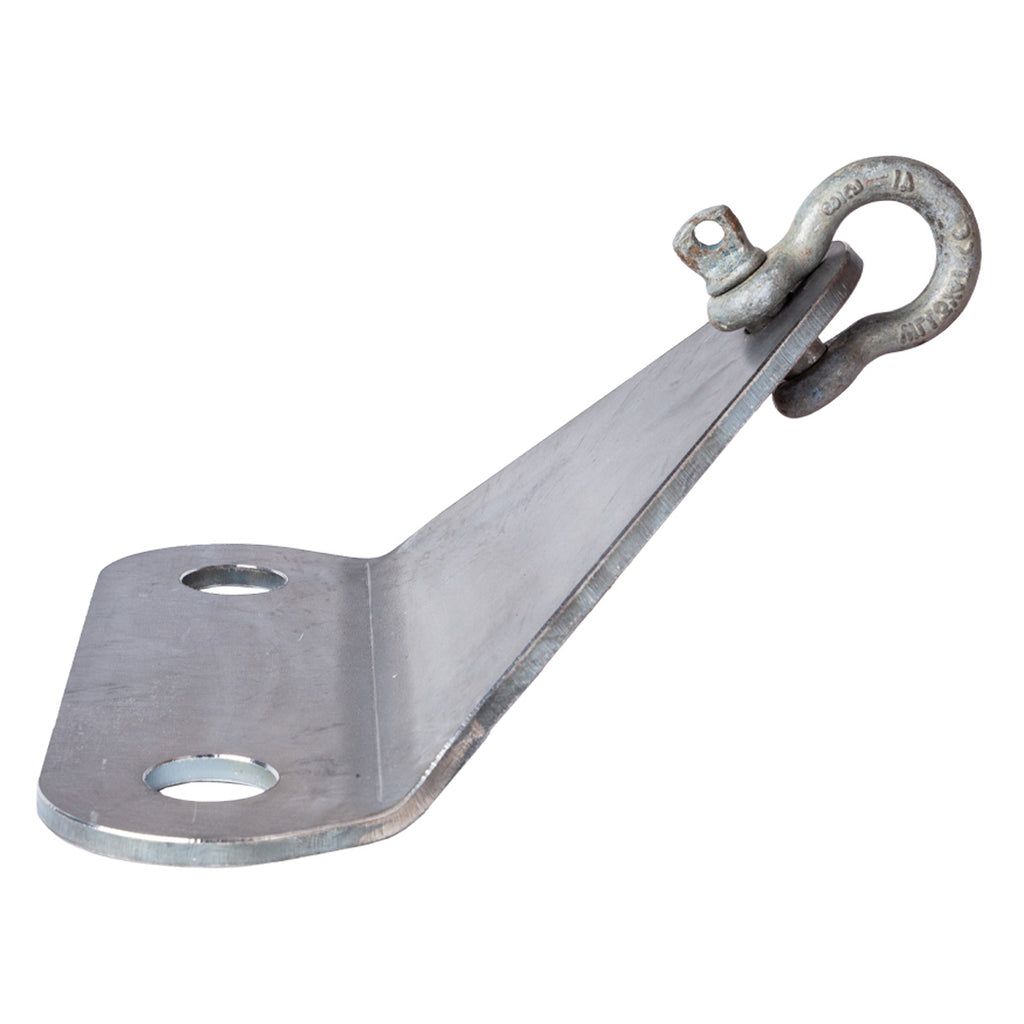

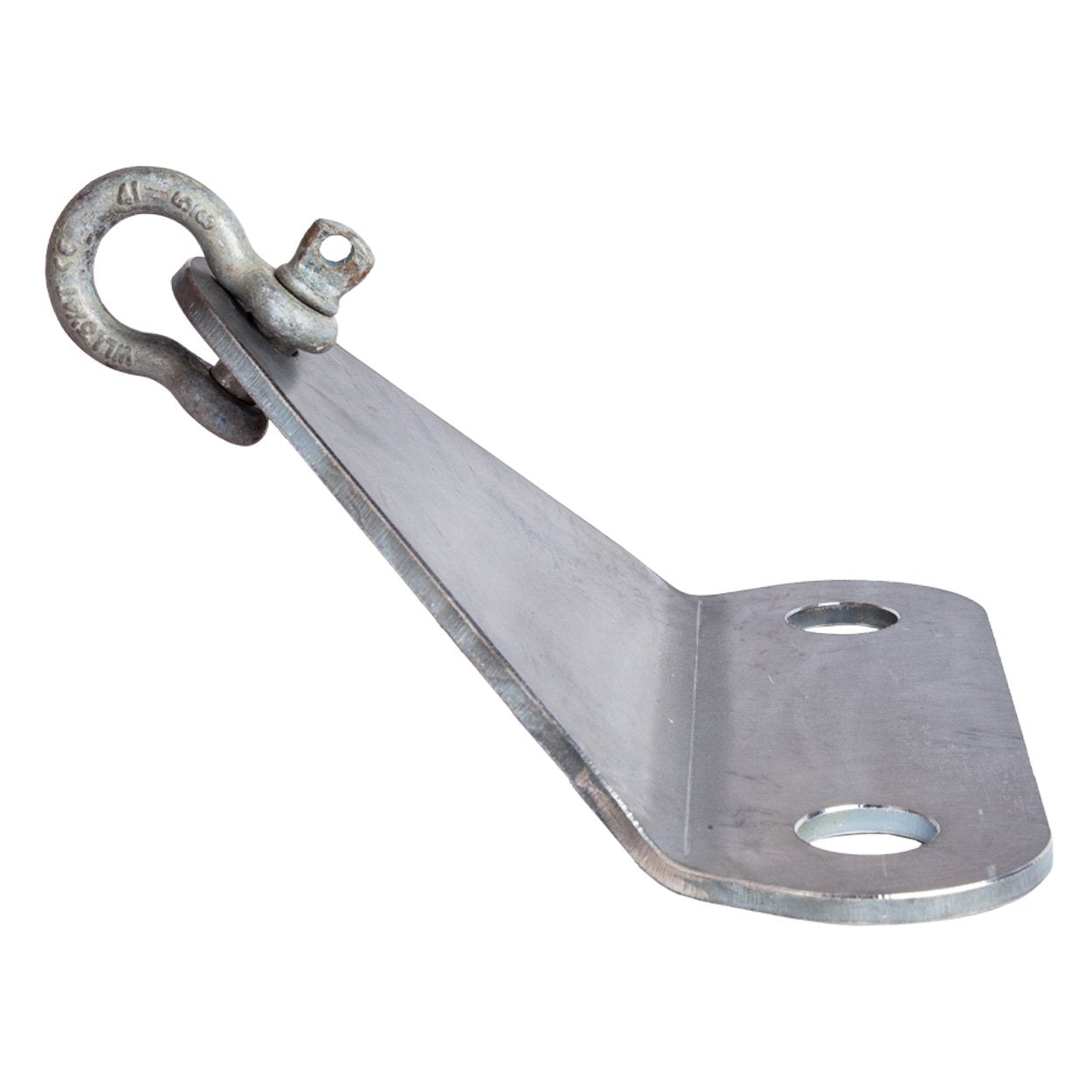

Ankerplatte Stahl Dreieck  MIT SCHÄKEL

Die Ankerplatte mit zwei Löchern kann z.B. für die kleinen Absegelungen großer Zelte verwendet werden.  In die beiden Lochbohrungen 45 mm können Erdnägel bis 40 mm eingebracht werden

Mit der 45 Grad Abkantung entsteht die richtige Zugrichtung zum Befestigungspunkt am Mast etc.

Die Oberfläche gibt es auch in roh oder pulverbeschichtet

Hinweis:

Ein Erdnagel Ø35x1300mm hält bei dichtgelagertem nichtbindigem Boden eine nicht permanente statische Last (z. B. Windlast) von 5,95 kN (charakteristisch bei einem Lastangriffswinkel <= 45 Grad) zum Erdboden. Sicherheiten nach DIN EN 13782 "Zelt". oder Mindestabstände der Ankerplatten zueinander beachten.

Schäkel: 3,25 t Nutzlast, SF 5 = Bruchlast von ca. 15tIndustrieAuch pulverbeschichten und unbehandelt lieferbar.

Bei größeren Lasten wählen Sie unsErdnagel mit ZubehörZUBEHÖRere Ankerplatte Quadrat mit 4 Lochbohrungen oder wir erstellen Sonderanfertigen mit mehr Haltelöchern.Erdnagel mit ZubehörzU

Lieferzeit: 3 – 5 Tage*

Erdanker und Erdanägel "Made in Germany"
